• Fabrication d'une Antenne ISOTRON.
    D'aprés certains OM, cette antenne ne fonctionne pas trés bien, donc il faut voir...

    Premiers essais (Mesure avec un MFJ-259B)

    Fréquence : (Mhz)
    SWR : (...)
    R : (Ohms)
    50.029
    1.1
    R = 58

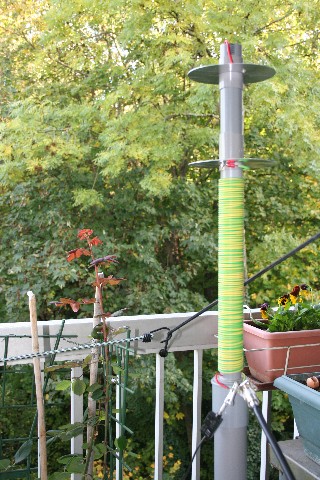

    Tube de diamètre Ø 32, bobine de 100 spires de 1.5 mm², deux disques de Ø 130 mm à une distance de 20 mm de la bobine et 130 mm entre les deux disques. Fil de masse sur la balustrade du balcon.

    • Antenne ISOTRON

    Antenne ISOTRON


    Deuxième essai, avec retouche des spires...

    Antenne ISOTRON

  • Fréquence : (Mhz)
    SWR : (...)
    R : (Ohms)
    51.248
    1.1
    R = 50
    Prochains 2 essais (deux antennes) avec deux disques de 2 Ø 190 mm, et 2 de Ø 250... bobine sur un de Ø 160 à 200 mm...
    Recherche fréquence vers les 40, 30 ou 20 mètres...
    Tube PVC de Ø 32 mm, axe central en tube Alu de Ø 5 x 6 mm avec fil gainé en 1.5 mm²... (Voir ci-dessous)
